扫描电镜高温拉伸原位系统

产品特点

是在扫描电镜内构建力、热复合多场自动控制及反馈测量系统,利用扫描电镜强大的景深分辨能力,结合EDS、EBSD等分析工具,实现从纳米层面实时、动态监测样品在拉伸、压缩、弯曲、加热等条件作用下的微观结构、相变、元素价态、微观应力以及表/界面处的结构和成分演化等关键信息,同时进行力学性能测试,分析样品受力断裂机制等。

  • 产品组成
  • 独特优势
  • 功能参数
  • 应用案例

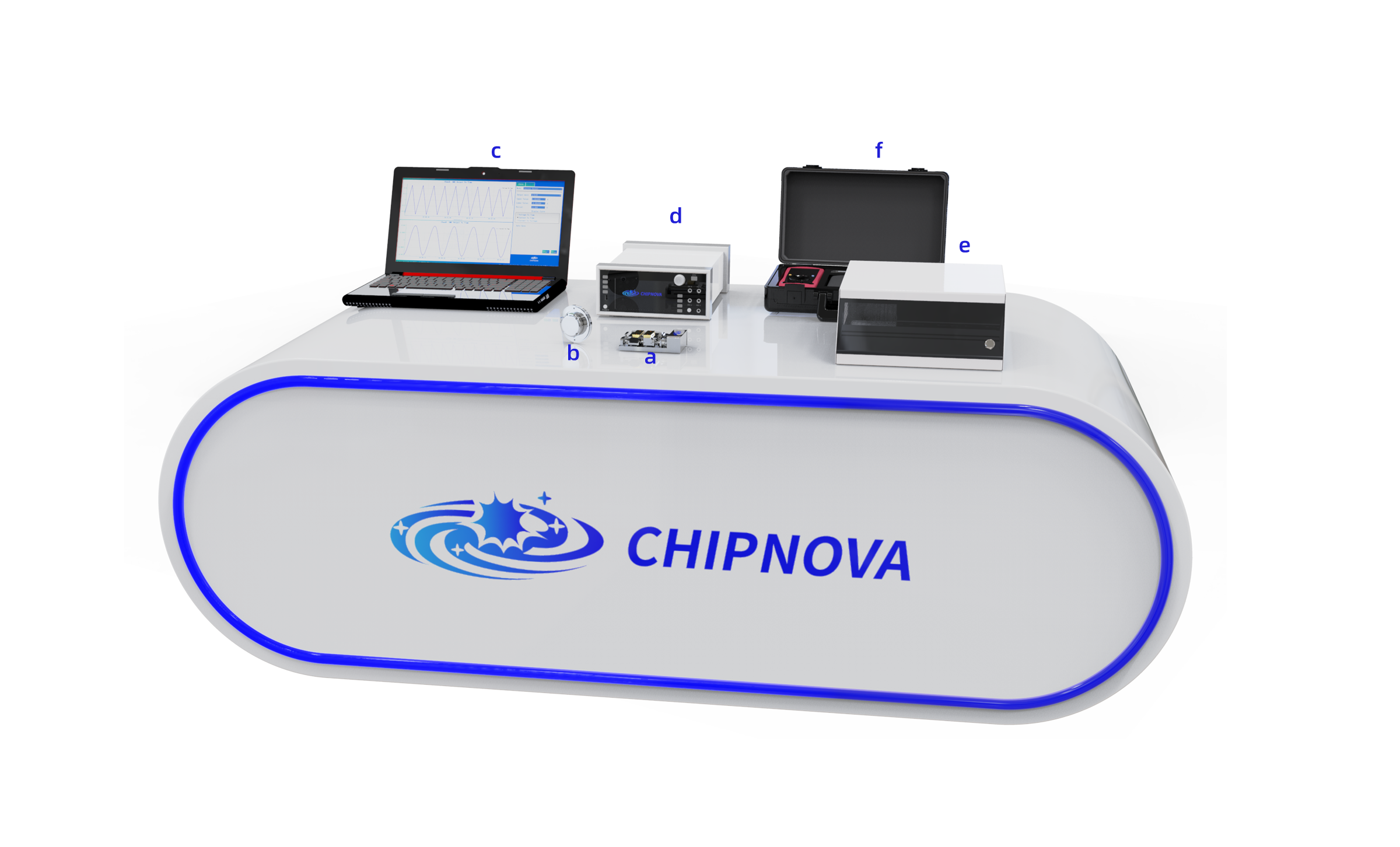

  • a.SEM高温拉伸学原位样品台
    b.原位专用电镜法兰
    c.拉伸-温度控制程序
    d.温度控制器
    e.力学控制器
    f.附件包







    关键词:
    • 原位力学样品台
    • 原位扫描力学
    • 原位扫描拉伸
    • SEM高温拉伸学原位样品台
    • 原位力学样品台
  • 功能多适用广

    ·1.可选配压缩、剪切、弯曲等多种类型夹具,适用各种不同 形状样品。

    ·2.材料范围广,适用大部分固态非粉末材料。
    结构设计优势

    ·1.T型丝杠双向驱动加载,系统刚度和传动精度高,响应快速材;

    ·2.双向对称加载,确保样品中心变形区处于SEM视窗中心;
    ·3.轴心加载,消除夹具扭矩变形,测试精度高;
    ·4.优化减速结构,扭矩输出平稳,精度和稳定性高;
    ·5.加热模块较小,采用消磁材料,温度均匀,热辐射小;
    ·6.加热模块无电磁干扰,工作稳定,成像质量高;
    ·7.体积小巧,适用各种品牌型号电镜。



  •

    类别 项目 参数
    基本参数 台体材质 高强度钛合金
    最大样品尺寸 60×10×2(L*W*H/mm)(以实际为准)
    丝杆结构 双螺纹咬合
    夹具类型 拉伸(可选配压缩、剪切、弯曲等)
