透射电镜液体热电原位系统

产品特点

采用MEMS微加工工艺在原位样品台内构建液氛纳米实验室,通过MEMS芯片对薄层或纳米电池系统施加热场、电信号等,结合使用EDS、EELS、SAED、HRTEM、STEM等多种不同模式,实现从纳米甚至原子层面实时、动态监测电极、电解液及其界面在液氛环境中随温度、电信号变化产生的微观结构演化、反应动力学、相变、元素价态、化学变化、微观应力以及表/界面处的原子级结构和成分演化等关键信息。

  • 产品组成
  • 独特优势
  • 功能参数
  • 应用案例
  •





    a.液体热电原位样品杆
    b.MEMS液体热电芯片
    c.温度-电学控制程序
    d.温度控制程序
    e.电化学工作站
    f.高精度芯片组装仪
    g.高真空检漏仪
    h.原位液氛纳流控安全管理系统
    i.附件包
    j.液体杆清洗仪
    k.芯片环境制样仓



  •

    业界最高分辨率

    1.独创的MEMS加工工艺,芯片视窗区域的氮化硅膜厚度最薄可达10 nm。

    2.芯片封装采用键合内封以及环氧树脂外封双保险方式,使芯片间的夹层最薄仅约100~200 nm,超薄夹层大幅减少对电子束的干扰,

    可清晰观察样品的原子排列情况,液相环境可实现原子级分辨。

    3.经过特殊设计的芯片视窗形状,可避免氮化硅膜鼓起导致液层增厚而影响分辨率。





    高安全性

    1.市面常见的其他品牌液体样品杆,由于受自身液体池芯片设计方案制约,只能通过液体泵产生的巨大压力推动大流量液体流经样品台

    及芯片外围区域,有液体大量泄露的安全隐患。其液体主要靠扩散效应进入芯片中间的纳米孔道,芯片观察窗里并无真实流量流速控制。

    2.采用纳流控专利技术,通过压电微控系统进行流体微分控制,实现纳升级微量流体输送,原位纳流控系统及样品杆中冗余的液体量仅

    有微升级别,有效保证电镜安全。

    3.采用高分子膜面接触密封技术,相比于o圈密封,增大了密封接触面积,有效减小渗漏风险。

    4.采用超高温镀膜技术,芯片视窗区域的氮化硅膜具有耐高温低应力耐压耐腐蚀耐辐照等优点。





    独有的多场耦合技术:

    可在液相环境中实现光、电、热、流体多场耦合。





    优异的热学性能

    1.高精密红外测温校正,微米级高分辨热场测量及校准,确保温度的准确性。

    2.两电极的超高频控温方式,排除导线和接触电阻的影响,测量温度和电学参数更精确。

    3.采用高稳定性贵金属加热丝(非陶瓷材料),既是热导材料又是热敏材料,其电阻与温度有良好的线性关系,加热区覆盖整个观测区域,升温降温速度快,热场稳定且均匀,稳定状态下温度波动≤±0.1℃。

    4.采用闭合回路高频动态控制和反馈环境温度的控温方式,高频反馈控制消除误差,控温精度±0.01 ℃。

    5.独特多级复合加热MEMS芯片设计,控制加热过程热扩散,极大抑制升温过程的热漂移,确保实验的高效观察。







    智能化软件和自动化设备

    1.人机分离,软件远程控制实验条件,全程自动记录实验细节数据,便于总结与回顾。

    2.全流程配备精密自动化设备,协助人工操作,提高实验效率。





    团队优势

    1.团队带头人在原位液相TEM发展初期即参与研发并完善该方法。

    2.独立设计原位芯片,掌握芯片核心工艺,拥有多项芯片专利。

    3.团队20余人从事原位液相TEM研究,可提供多个研究方向的原位实验技术支持。







  • 功能 参数

    杆体材质

    高强度钛合金

    视窗膜厚

    标配20nm(可升级10nm)

    适用电镜

    Thermo Fisher/FEI, JEOL, Hitachi

    适用极靴

    ST, XT, T, BioT, HRP, HTP, CRP

    倾转角



    (HR)TEM/STEM

    支持

    (HR)EDS/EELS/SAED

    支持

    温度范围



    温度稳定性



    控温精度



    加热均匀性



    芯片池厚度



    电流范围



    电压范围



    电压测试精度



    液体流速



    流速精度









    了解更多详情

  •



    Structure and composition analysis of Sn@SnOx nanocrystals synthesized by thermal deposition. a Low- and b high-magnification TEM images and c HAADF-STEM image of the Sn-SnOx core-shell structure and corresponding elemental mapping of Sn (green) and O (red).

    Identification of a quasi-liquid phase at solid–liquid interface. Nat Commun 13,3601 (2022).

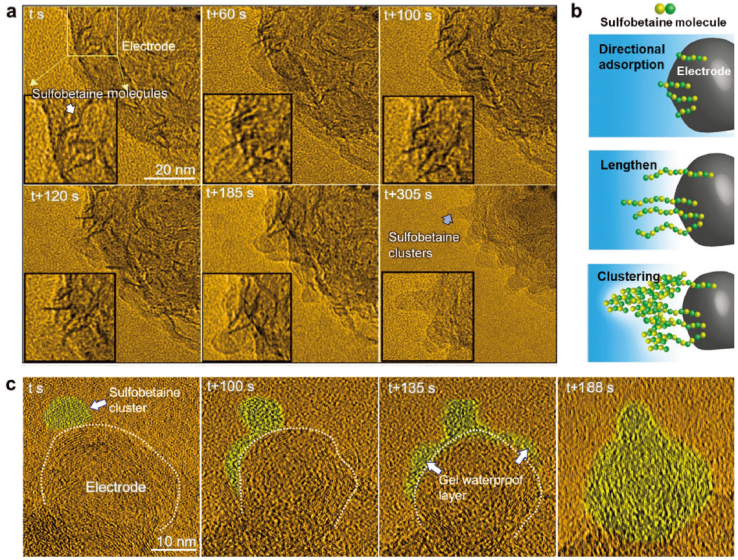

    In situ atomic resolution HRTEM observation on the behaviors of sulfobetaine molecules at the solid-liquid interface under external electric field and the formation of the waterproof layer around the negative electrode surface.

    Controlling Interfacial Structural Evolution in Aqueous Electrolyte via Anti-Electrolytic Zwitterionic Waterproofing.
    Adv. Funct. Mater. 2022, 2207140.





    Comparative illustration of graphite layers and atomic channels. Schematic illustration of (a) typical Li+ intercalation in graphite layers and (b) superdense Li diffusion in atomic channels.

    Efficient diffusion of superdense lithium via atomic channels for dendrite-free lithium–metal batteries Energy & Environmental Science 2022, 15 (1), 196-205.
