CHIPNOVA原位透射电镜高温力学解决方案及应用案例
2022-05-16
作者：
浏览量：
力-热系统
系统组成
图1
设备工作流程
图2 钨纳米柱原位压缩实验
视频1 钨纳米柱受力发生弹性形变过程
测试前，利用FIB将样品焊接加热芯片端，将金刚石焊接在力学传感端，力学测试过程中，加热芯片跟随运动控制模块向前运动，并力学传感芯片接触受力，样品在加热条件下发生压缩或拉伸。

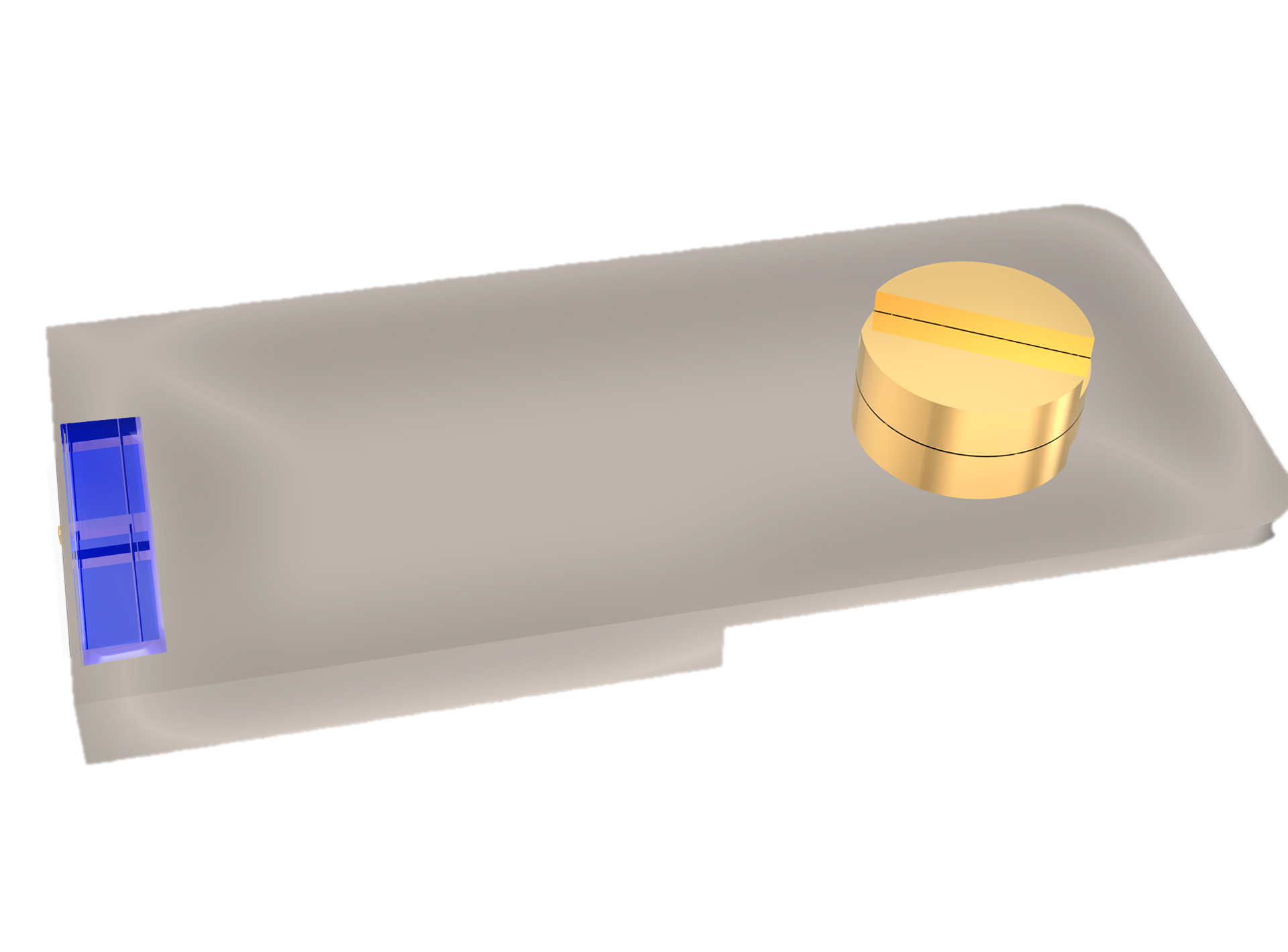

力学传感器
图3

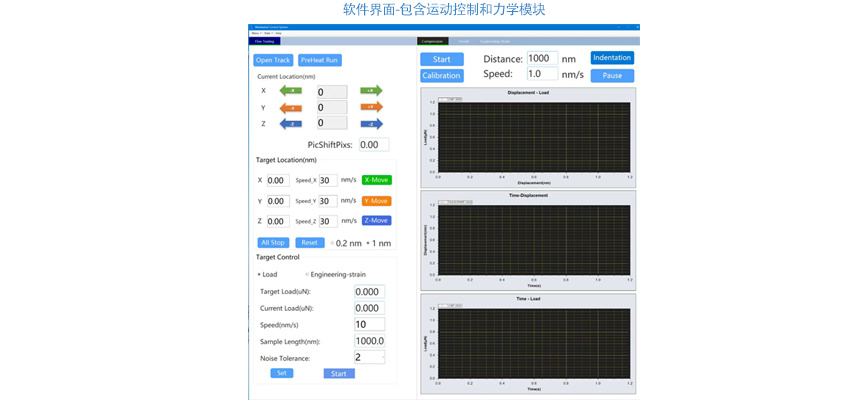

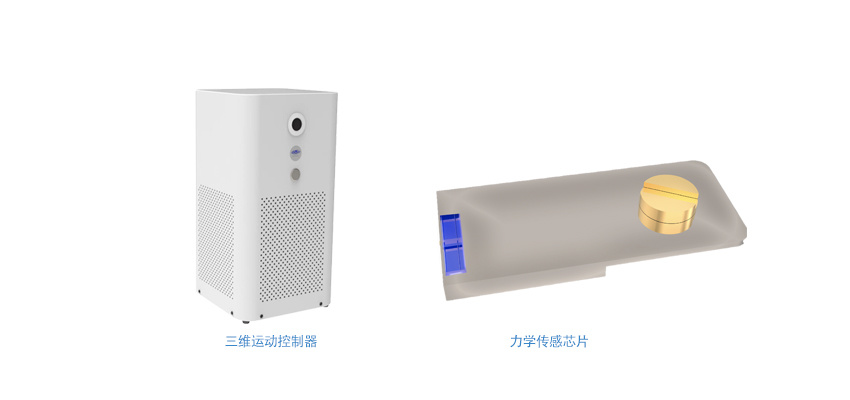

运动控制模块
图4
高温加热模块

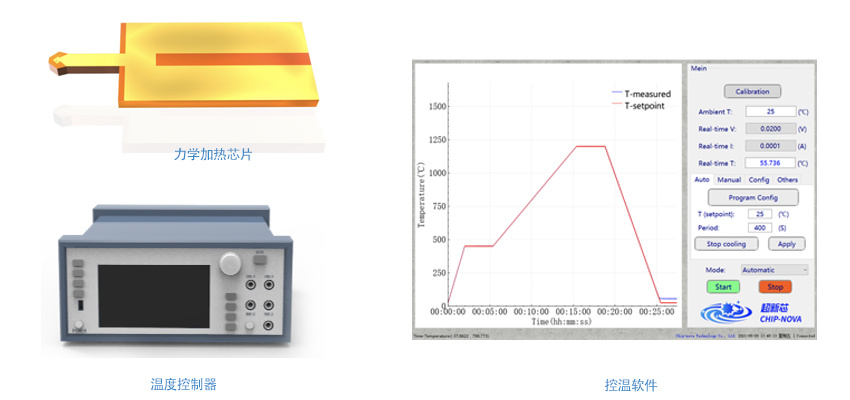

图5
| 技术指标 |
| 两电极反馈控温 |
| 绝对温标设计，消除系统误差 |
| RT-400℃， RT-800℃（任选） |
| 控温精度：0.01℃ |
| 温度均匀性：优于99.5% |
| 支持FIB制样 |
| 芯片可重复使用 |
| 优势 |
| 力学精度高 |
| 可实现800℃高温力学测试 |
| 可实时获取应力应变曲线 |
| 三轴定量运动控制，定位精度高 |
| 支持压缩、拉伸、恒定力、恒位移多种力学测量模式 |
应用案例

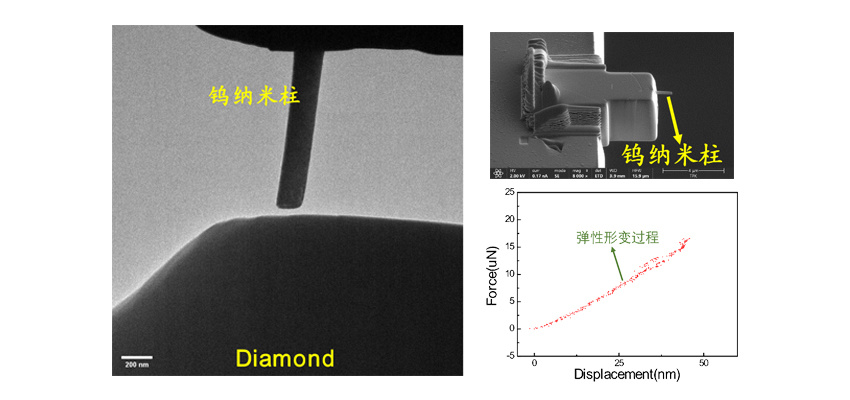

图5 钨纳米柱原位压缩实验
视频2 钨纳米柱受力发生弹性形变过程
图6 钨纳米柱原位压缩实验
视频3 钨纳米柱受力发生弹性形变和塑性形变过程
视频4 钨纳米片受力压缩过程中应力纹的动态变化
图7 铜纳米柱原位力学实验
视频5 600℃高温条件下Cu纳米柱力学性能测试

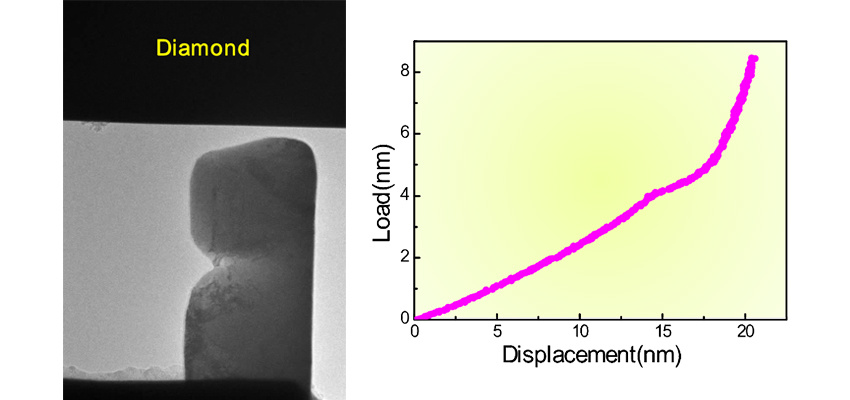

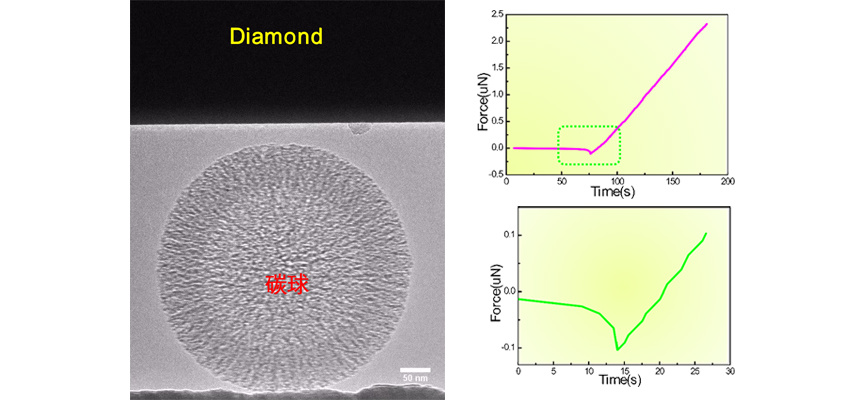

图8 碳球原位力学实验
视频6 碳球受力发生弹性形变过程
图9 碳球原位压缩力学实验
视频7 碳球受力发生塑性形变过程
视频8 纳米尺度操纵碳球在金刚石表面发生滚动摩擦
